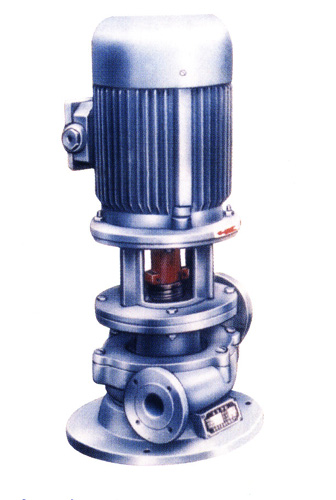

 該泵系外裝式波紋管型機封，單級豎式離心泵，泵殼、蓋為金屬，過流部分材質采用內襯搪玻璃，或氟塑料（F46），葉輪為整體氟塑料模壓制成 ，機封由陶瓷與聚四氟乙烯填充石墨與石英粉不銹鋼等耐腐蝕性材料制成。本泵采用直連式傳動工作，該泵采用殼蓋反裝式，由于介質的流向與機封成同一方向運行，使機封、密封更可靠且間斷工作時不需冷卻水，并有良好的耐腐蝕性能。
用途：廣泛用于化工、石油、醫藥、農藥染料、冶金、電力、印染、環保水處理等行業。

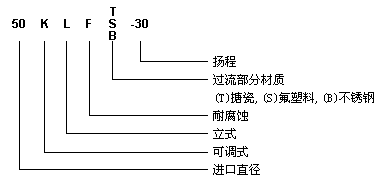

型號說明
|

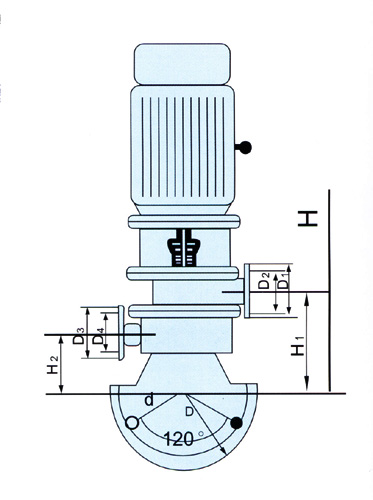

外型按裝尺寸 |
|
|
|
H |
D |
d |
H1 |
H2 |
D1 |
D2 |
D3 |
D4 |
|
650 |
300 |
260 |
182 |
125 |
120 |
90 |
100 |
75 |
|
715 |
350 |
300 |
182 |
112 |
140 |
110 |
130 |
100 |
|
980 |
400 |
360 |
240 |
255 |
185 |
150 |
140 |
110 |
主要技術參數
|
流量
m3/h |
揚程
(m) |
轉速
(r/min) |
口徑 |
功率
(kw) |
允許吸上高度
(m) |
葉輪直徑
(mm) |
整機重量
(kg) |
|
|
|
進口
mm |
出口
mm |
|
10 |
20 |
2900 |
32 |
25 |
2.2 |
5 |
140 |
65 |
|
20 |
30 |
2900 |
50 |
40 |
4 |
6 |
165 |
95 |
|
40 |
50 |
2900 |
80 |
50 |
7.5 |
6 |
195 |
160 |
 溫度：<120℃ 注：如果采用同型號4極電機 n=1450rpm
則：流量、揚程、功率分別為2極電機的1/2、1/4、1/8
|
